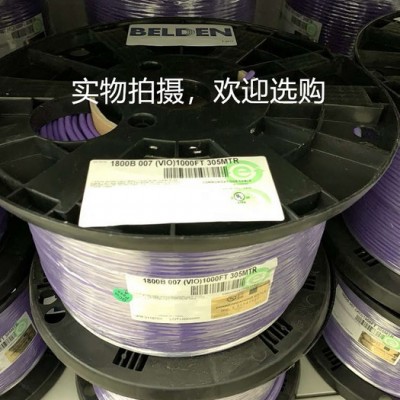

百通BELDEN 1800B数字音频AES-110欧姆线缆

美国Belden百通 1800B 数字音频平衡线缆110欧姆 AES/EBU

 * 长度305米/卷，线径 OD： 4.57mm； 24AWG，屏蔽：覆盖 铝箔屏蔽,。此产品不拆散销售，颜色：紫色

产品特性：

1800B（1800F为柔性，还可做麦克风电缆使用）

标称外径：4.57mm

采用Datalene发泡绝缘

**大建议牵引张力:不低于70 N

**小弯曲半径(安装) :不低于44mm

温度范围:-20°C至+60°C,

UL温度等级: 60°C

屏蔽层:Beldfoil屏蔽

技术要求:要求特性阻抗110 Ohms

要求阻燃等级符合：通用级:NEC/(UL) CMG

要求具有欧盟RoHS绿色环保符合声明

要求**大工作电压: UL 300 V RMS

要求衰减：3MHz: 4.1db/100m,

6MHz: 5.41db/100m

要求传输距离：6MHz下数字音频**大传输距离不低于330m

AES/EBU数字音频双绞电缆

采样率：32KHz-192KHz
带宽4.096MHz-24.5MHz
数率：3.072MHz
特性阻抗：110欧+/-20%

    数字音频双绞电缆与标准模拟音频双绞电缆的关键性区别在于特性阻抗指标。AES/EBU由于公差范围宽，特性阻抗范围可以从88欧姆到132欧姆。

    标准模拟音频电缆的特性阻抗从45欧姆到70欧姆。这种潜在的阻抗不匹配会导致信号反射，接收端抖动。因为这个原因，百通推荐使用100至120欧姆的双绞电缆用于数字音频传送。
